cisco cbs250 vlan 설정 방법

요즘 cisco 장비들이 GUI 환경이 잘 되어 있어서 간단하게 vlan 설정이 가능하다.

간단하게  VLAN 은 스위치 하나를 여러개의 가상 LAN 을 나눠서 사용하는 방식으로

스위치 허브를 여러개를 하나로 사용 할수 있게 해준다.

뭐 더 자세히 알고 싶으면 검색을 해보면 잘 나와 있다.

랜카드에 IP를 수동으로 192.168.1.44(랜덤) 으로 잡고

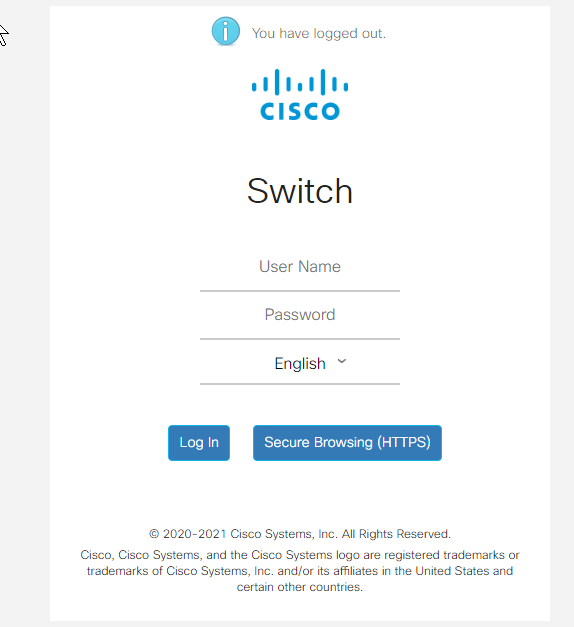

192.168.1.254 로 접속 하면 위와 같은 화면이 반겨 준다.

기본 id , pass 는 cisco / cisco 이다.

로그인하고 들어가면

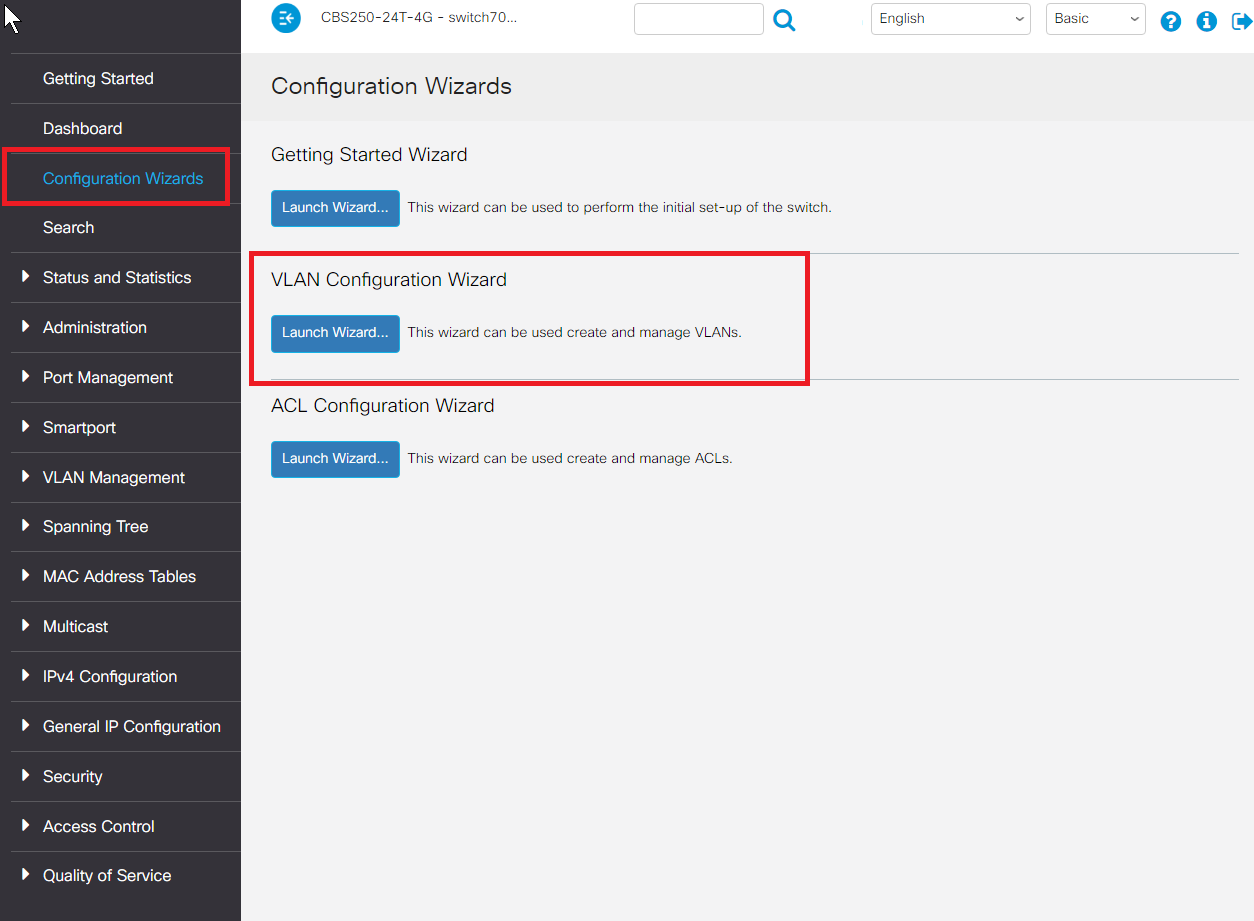

위와 같이 화면이 뜨고 마법사를 선택 하여 vlan 을 설정 할 수 있다.

다음

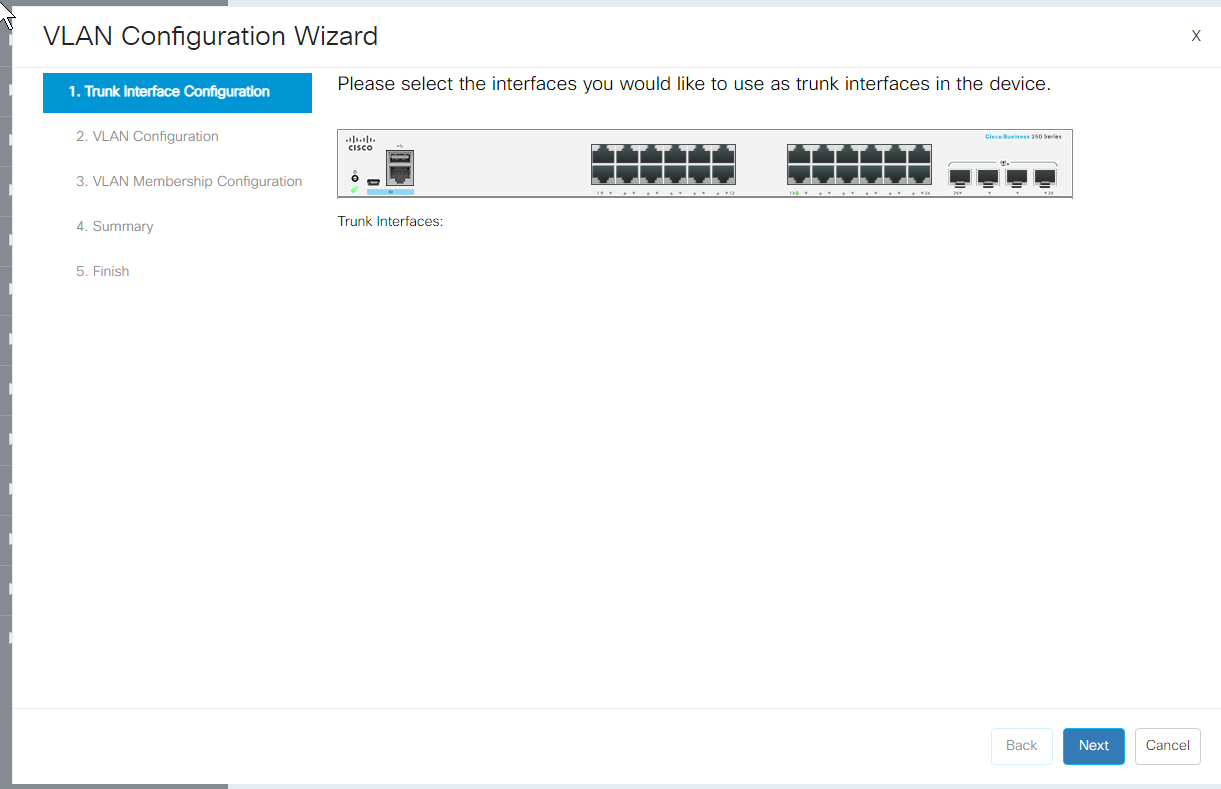

trunk 설정할수 있다 필요 없다면 선택 안하고 다음 누르면 된다.

선택은 스위치 클릭 하면 된다.



VLAN 넘버와 VLAN Name 설정 하면 된다.

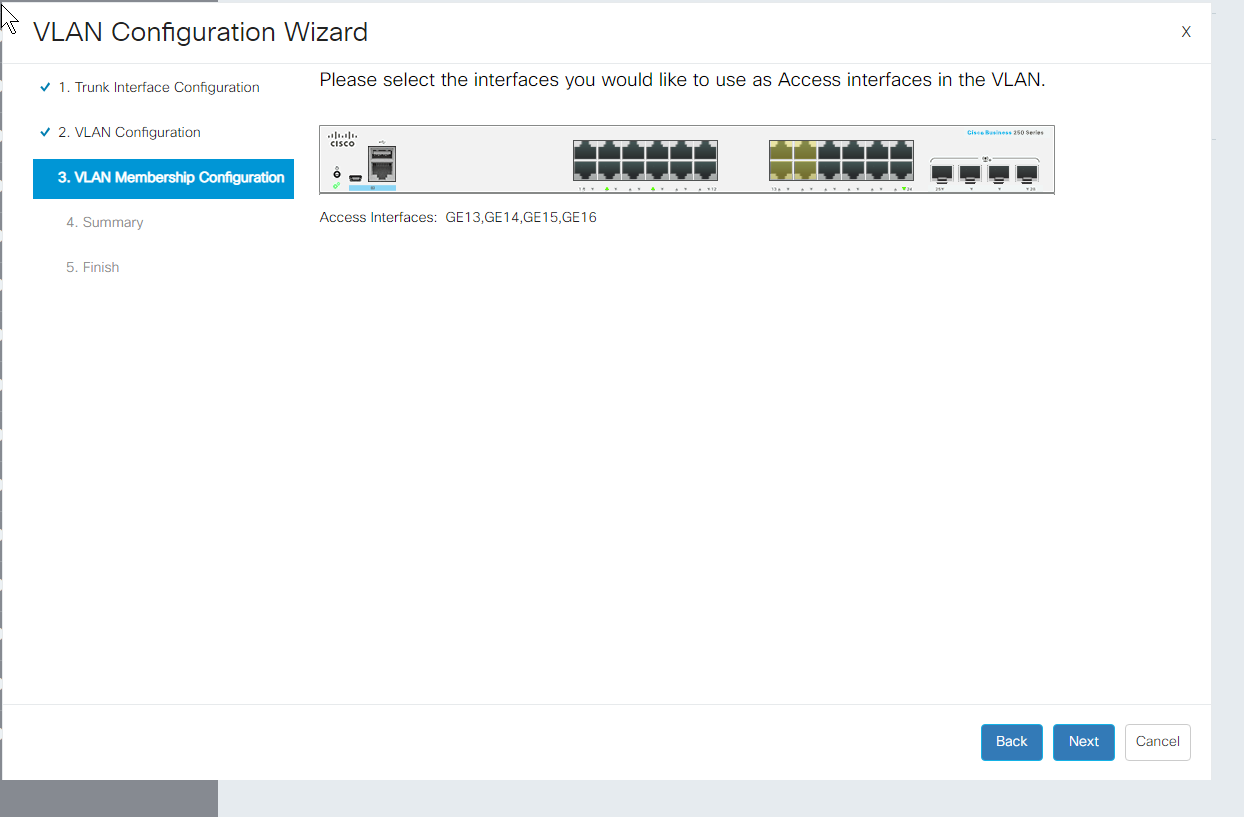

VLAN 설정 하고 싶은 구간을 스위치 허브 이미지 클릭 하면 된다.

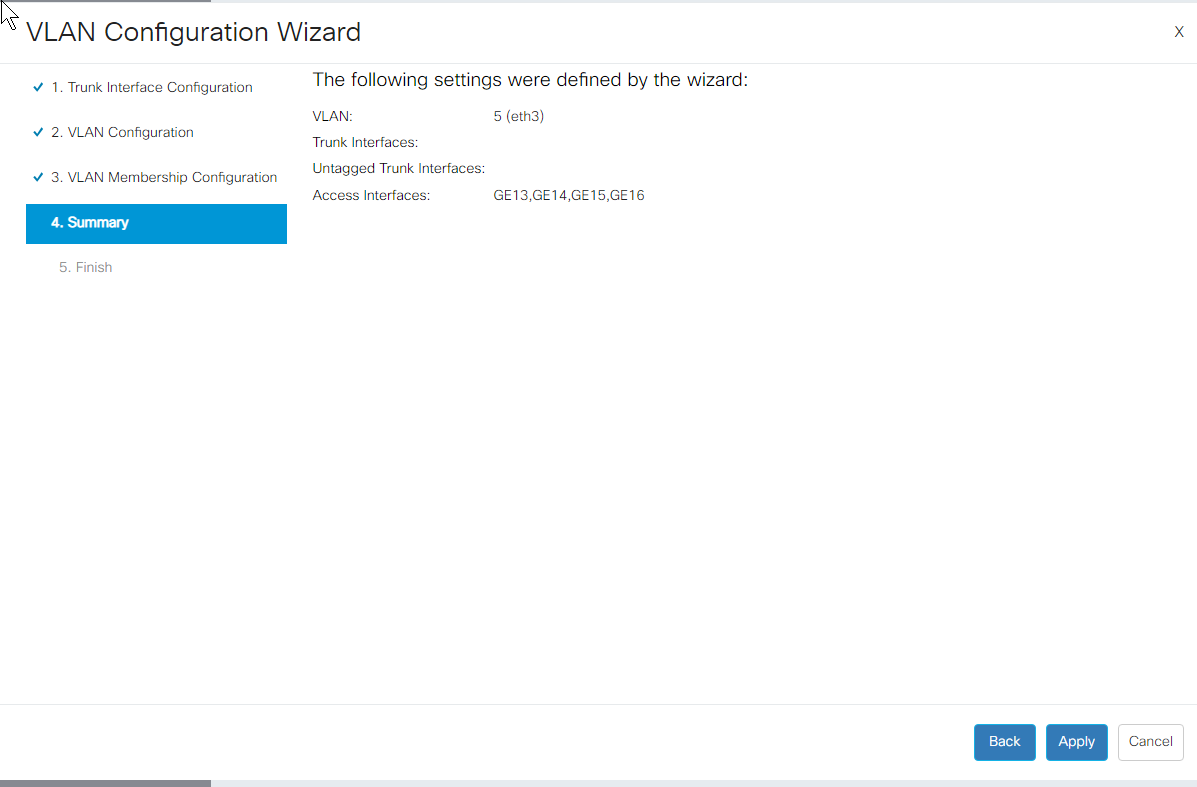

Apply 누르면 설정은 끝난다.

Finish!!

그럼 상단위에

디스크 모양의 빨간색이 깜박거리는데 이걸 눌러야 최종 적용이 된다.
